CNC vamzdžių lazerio pjaustymo mašina

Siųsti užklausą

Aprašymas

Techniniai parametrai

Vamzdžių lazerinis pjovimo staklės LT-6020 priima labiausiai sudėtingą pluošto lazerio šaltinį IPG, kombinuojantį savaiminio dizaino "Gantry" CNC mašiną ir didelio stiprio suvirinimo korpusą. Po didelio temperatūros atkaitinimo ir tikslios apdirbimo dideliu CNC frezavimo staklės "GOLCAR" jis turi gerą standumą ir stabilumą su importuotu aukšto tikslumo ir didelės spartos linijiniu kreiptuvu, greitaeigiu servomotoru. Aliuminio pluoštas, pažangus terminio apdorojimo procesas, didelis stipriumas, lengvas svoris, geras standumas. Tai daugiausia skirta vamzdžio pjaustymui iki 20 mm storio metalo dideliu greičiu ir didelio tikslumo.

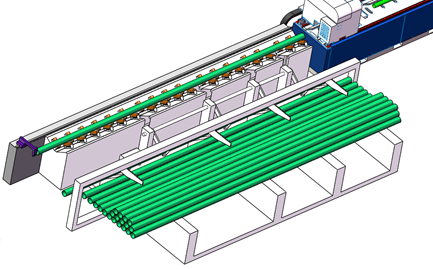

I. Automatinis paketų krautuvas

1.Automatinis paketų krautuvas pasirinkimui. Išsaugoti darbo ir pakrovimo laiką, pasiekti masinio gamybos tikslą

2.Vamzdis su vamzdžiu, stačiakampiu vamzdžiu ir kitais vamzdžiais gali būti visiškai automatizuotas, be rankinio įkrovimo

3.Intervencija. Kitos formos vamzdžiai gali būti dirbtinai prijungti pusiau automatiniu būdu.

4.Max įkrovimo paketas 800 x 800 mm

5.Max pakrovimo krepšelio svoris 2500kg

Cnc Pipe Laser Cutting Machine

II. automatinis paketų pakrovimas iš užpakalio

Jis turi geresnį apkrovos laiką nei šoninė apkrova

III. dinaminis oro gaidukas

1. Chuck keisdamas dujotiekį, įprastą keturių žandikaulių šešėlio jungtį, optimizuojant dvigubą Cheng smūgio galios grandinę.

2. Įvairių skersmenų pjovimas, vamzdžio forma kelionėje (dvigubas 80 mm), nereikia reguliuoti žandikaulio lengvumo nustatymo ir centravimo.

3. Lengvas skirtingų skersmenų perjungimas, esminis taupymo nustatymo laikas.

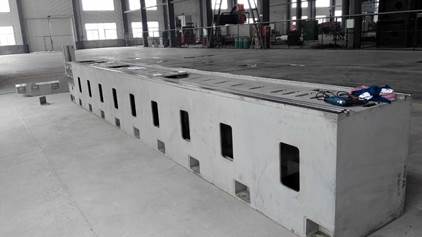

IV. Integracijos lova

1. Visa plokštė suvirinta lova,

2. Integracijos lova gali geriau užtikrinti įrangos koncentraciją, vertikalią, tikslų įrengimą greitai ir efektyviai.

3. Visa struktūra yra kompaktiška tikslumu.

V. DALYS IR SPECIFIKACIJOS

Ne	vardas	Prekės ženklas
1.	Lazerinis šaltinis	Vokietijos IPG
2.	Pjaustymo galvutė	Raytools / Precitec
3.	Pjaustymo sistema	Vokietija PA8000, "Lantek" / "Gamma" įdiegimo programinė įranga
4.	Elektros valdymas	Schneider
5.	Pneumatinė kontrolė	SMC arba Airtac
6.	Linear guides	Taivanas Hiwin
7.	Pavarų dėžė ir stovas	Taivanas YYC
8	AC servo variklis ir vairuotojas	Yaskawa
9	Reduktorius	Prancūzija MOTOVARIO
10	Šaldytuvas	Tongfei
11.	Chuckas	Pneumatinės pakabos, automatinis centravimas
12.	Dulkių pašalinimo ir filtravimo įrenginiai	Neprivaloma
13.	Automatinis maitinimo įtaisas	Neprivaloma
