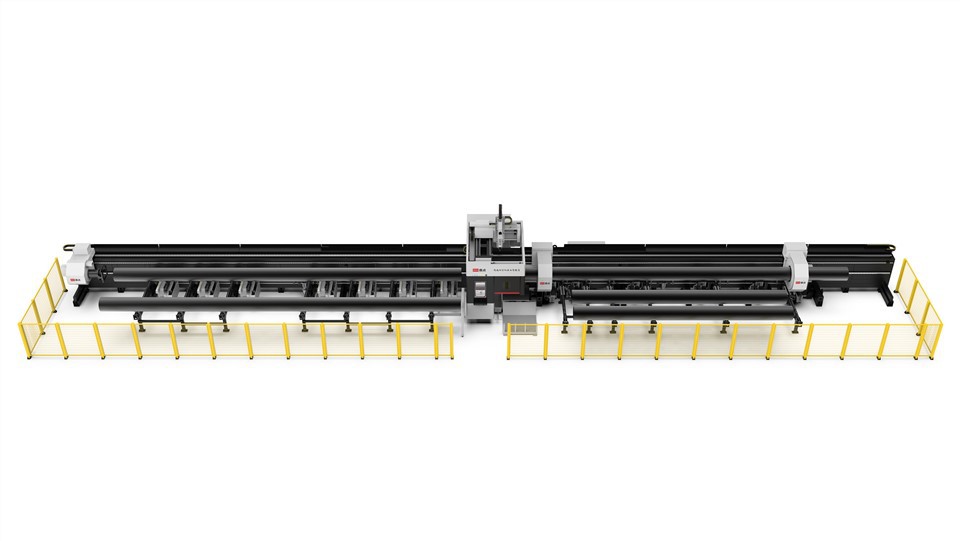

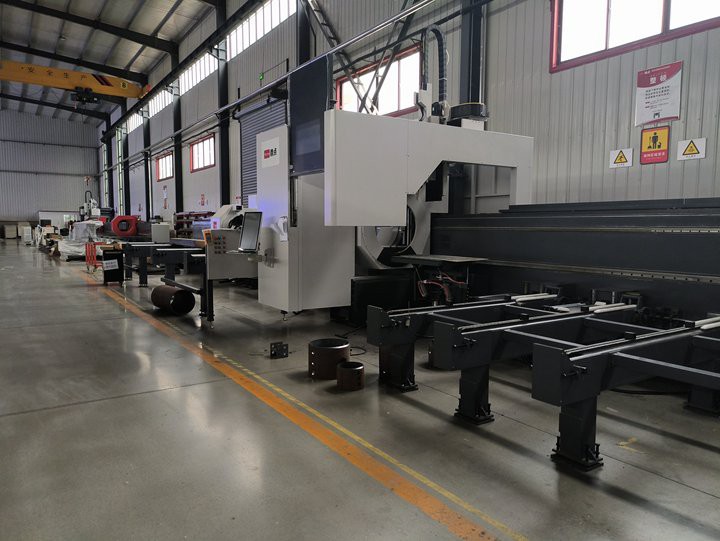

15000W vamzdžių lazerio pjovimo įranga
Kalbėsime apie 15000 W vamzdžių lazerinės pjovimo įrangos „Tubest“ - nustatykite ir nuskaitykite kėlimus
Ⅰ. Apžvalga
Kai apdorojant dalis, kurioms reikia pjaustyti kėlimą (kai A ašis sukosi apdirbimo metu), o brėžinys jau rodo kūgio formą, kūgis turi būti atpažintas importo metu.
Atkreipkite dėmesį:
Jei tikrasis staklės nėra kūginė mašina,Neatpažink kūgio, nes tai padarys apdirbimą neįmanoma.
Jei brėžinys neparodo apdirbimo, jis gali būti naudojamas 【Pridėkite kūgį】.
Mėlynos spalvos turinį galima spustelėti mokymo nuorodas. Spustelėkite nuorodą, kad peržiūrėtumėte išsamius parametrų aprašymus ir atitinkamų funkcijų naudojimo metodus.
Ⅱ. Funkcijos aprašymas
1.enable kūgis
Prieš naudodami šią funkciją, spustelėkite „Small Gear“ piktogramą viršutiniame kairiajame programinės įrangos kampe, eikite į 【【Vartotojo nustatymai→Mašinos konfigūracija】, ir patikrinkite 【Kepimo pjovimo galva】.
A ašies sūpynės kampo riba: Rekomenduojamas 45 laipsnis. Maksimalus A ašies pasukimo kampas ant staklės yra ± 45 laipsnis. Jei skiriasi, patvirtinkite su įrangos gamintoju ir įveskite tikrąją vertę.
A ašies sūpynės ilgis: Išmatuoja staklių sūpynės ilgį ir įveskite tikrąją/apytikslę vertę. Ši reikšmė yra tik teisingai rodoma modeliavimo metu ir neturi įtakos faktiniam lizdui ar apdorojimui.
2. Importo metu patikrinkite kūgį
Atpažinti kūgį: Dalinių brėžinių, sukurtų išorinėje programinėje įrangoje, pirmiausia reikia atpažinti. Parametrų nustatymuose Importuoti iš failo, patikrinkiteKepa. Importuotos dalies kūgio įrankis tada atitiks piešinio kūgį.
Versijos poveikis:
Po 7.1.61 versijos (ty . 2025} v1), keblę galima atpažinti už visus formatus, išskyrus *.sat. Rekomenduojami failai *.
Prieš 7.1.59 versiją, rekomenduojami failai *.igs.
3.automatinis normalus vektoriaus aptikimas po importo
★ Jei po importo pasirodys raginimas, kuris netrukus atliks importąNormalus vektoriaus klaidų patikrinimas, spustelėkiteGerai.
Jei nėra raginimo, galite sukonfigūruoti pagal mokymo programąNormalus vektoriaus klaidų patikrinimas.
Tai busPatikrinkite „Bevvel Toolpath“importuotų failų. Ir klaida bus pažymėta geltonuoju trikampiu, jei yra išimtis.
4. Jei normalaus vektoriaus aptikimo metu rasite klaidų
Programinėje įrangoje bus rodomas „mažas trikampio šaukimas“, kad būtų galima rasti: ① DALIES DALIS sąraše; ② Konkretus įrankių kelias su problema.
Užveskite pelę virš „mažo trikampio šaukimo ženklo“, kad pamatytumėte konkrečią įrankių kelio vektoriaus klaidos priežastį.
Jei paragintas „DALL Toolpath“ turi per didelį kampą “: naudokite 【Viršutinio kampo tvarkymas】 Apdoroti dalį.
Jei paragintasNenormalus įrankių marės normalus vektorius egzistuojaO dalis yra uždara skyrius (pvz., Kvadratiniai vamzdžiai ar apvalūs vamzdžiai), patikrinkite paragintą dalį dalių sąraše, spustelėkite 【Atšaukti kūgį】, tada spustelėkite 【Nuskaitykite kūgį】Norėdami pakartotinai atpažinti kūgį.
Papildomas pranešimas apieNuskaitykite kūgįfunkcija: Nuskaitykite kūgįyra dar vienas metodas atpažinti kūgius, pasiekiant tą patį rezultatą, kuris atpažįsta kūgio kampą. Jis skiriasi tik pagrindiniu metodu, todėl naudokite jį iš naujo atpažįstami, kai kyla problemų.
Naudojimas:Pasirinkite įrankio kelią arba dalį ir spustelėkite 【Nuskaitykite kūgį】.
Pasirinkus įrankio kelią, jis taikomas pasirinktam įrankio keliui.
Kai nepasirinkta jokio įrankio kelio, tačiau dalys tikrinamos dalių sąraše, jis taikomas patikrintoms dalims.
Kai nepasirinkta jokio įrankio kelio ir nėra patikrintos dalys, jis taikomas šiuo metu rodomoje dalyje.
Pranešimas: Nuskaitykite kūgįGali būti naudojamas tik uždaroms sekcijoms (pvz., Kvadrato/apvalūs vamzdžiai). Tai neveikia tokiose neuždengtose dalyse kaip kampo lygintuvai, kanalų plienai ar „i-pluoštai“.
5. Jei klaidos išlieka ir nuskaityta kūginė
① Įjunkite <Display Normal Vectors>Norėdami peržiūrėti įrankio kelią su „mažo trikampio šauktuko ženklu“ ir patikrinkite, kur neteisingas vektorius.
② Nustatę nenormalų vektorių, patikrinkite, ar teisingai nubrėžtas brėžinys šioje padėtyje.
③ Jei brėžinys neteisingas, modifikuokite jį; Jei teisinga, paprašykite grupės savininko techninės komunikacijos grupėje. (Bendruomenės QR kodas yraApiepo įrankių juosta.)
Ⅲ. DUK
1.Kaip nustatyti, ar dalis buvo atpažinta su keblu?
Paprastas sprendimas: Sugeneruotos kūginės dalies skerspjūvio peržiūra turės kūgio simbolį.
Grubus sprendimas: Patikrinkite, ar įrankio maršrutas turi pakraštį. Įrankių kelias be pakraščio tikrai nėra keblus įrankis.
Rodyti teismo sprendimą: Naudokite 【Rodyti→Parodykite normalius vektorius】Norėdami aiškiai stebėti, ar normalus vektorius (ty tikrasis pjovimo galvutės pasukimo kampas) turi kampą. Kampas rodo, kad tikrojo pjovimo metu svyruoja.
Tikslus sprendimas: Spustelėkite 【Išmatuoti】, tada spustelėkite įrankio kelią; A ašies kampas tuo metu bus rodomas žurnale.
Modeliavimo sprendimas: Imituokite, ar pjovimo galvutė pasislenka (a ašies kampas).
2.Kaip naudotiAtpažinti kūgįPagrindinėje sąsajoje?
Atpažinti kūgįyra naudojamas ištaisyti atvejus, kaiSukurkite kūgįbuvo pamirštas piešiant programinės įrangos dalis.
Tai netinka išoriškai importuotiems brėžiniams, kuriems gali nepavykti atpažinti kūgio. Siekiant išvengti dviprasmiškumo, ši funkcija buvo pašalinta 7.1.61 versijoje.
3.Kaip veikti, kai dalių piešinys neturi kūgio, tačiau būtina pjaustyti?
(1) Nubrėžęs dalį 【Piešti dalį】, spustelėkite 【Sukurkite kūgį】.
„Tubest“ versijos limitas: 1.45 versija ir aukštesnės atramos „Tubest“ brėžinių dalys.
„TubePro“ versijos limitas: Naudokite su „TubePro“ 7.1.21.170.0 ar naujesne versija; Priešingu atveju tai neveiks.
(2) Į programinės įrangos importuotus brėžinius pridėkite kūginę
【Pridėkite kūgį】 (Automatinis įrankis, fiksuota taisyklė)
【OPERLAGE AB ašies normalūs vektoriai】(rankinis koregavimas)
4. Kodėl skirtingos versijos skirtingai tvarko viršutinio kampo kampus, atpažįstant išorinius brėžinius/generuojančius vamzdžių brėžinius?
Prieš 1.61 versiją, įmontuotas perviršio kampo tvarkymas, norint atpažinti kūginius balneliusNuskaitykite kūgį.
Po 1.61 versijos,Nuskaitykite kūgį turi integruotą perpildymo kampų tvarkymą, tai reiškiaNuskaitykite kūgįPo to, kai 1.61 versija neturės per didelių kampų (naudojant maksimalų pjovimą, ty, medžiagų pašalinimą).
5.Kaip naudoti partijasNuskaitykite kūgįarbaAtšaukti kūgį?
Norėdami paketinį nuskaityti arba atšaukti dalių kūgį, pasirinkite dalis dalių sąraše ir spustelėkiteNuskaitykite kūgįarbaAtšaukti kūgį.
